如何保证球墨铸铁管管壁均匀性与强度？

保证球墨铸铁管的管壁均匀性和强度是一个系统工程，涉及到从原材料选择、熔炼、铸造到后处理的每一个环节。

简单来说，保证均匀性主要靠精MI铸造工艺，而保证强度则主要靠球化处理和热处理。两者相辅相成，共同决定了产品的质量。

以下是详细的分解：

核心一：保证管壁均匀性（几何尺寸精度）

管壁不均匀会导致局部应力集中，直接削弱整体强度，并影响承压能力和安装密封性。主要通过以下工艺控制：

离心铸造工艺:

这是关键的技术。将熔融的铁水注入高速旋转的金属模具（管模）中。

原理：在强大的离心力作用下，密度较高的铁水被均匀地甩向管模内壁，而密度较轻的熔渣、气体等则集中在內表面（后续会被切削掉），从而形成组织致密、壁厚均匀的管身。

控制要点：

管模转速的控制：转速必须与管径匹配。转速过低，铁水分布不均；转速过高，可能导致管模胀裂或产生纵向裂纹。

浇注速度与管模温度的协调：浇注过程必须平稳、连续。先进的设备采用恒速浇注和激光测距系统，实时监测铁水在管模内的分布情况，并通过电液伺服系统动态调整浇注小车速度，确保壁厚均匀。

模具的精度与质量:

管模本身必须是高精度、高强度的铸件或锻件，其内壁的圆度、直线度和表面光洁度直接决定了铸管的外在质量。

管模需要良好的热传导性以控制凝固过程，并喷涂涂料（如镁砂粉）以保护模具并改善铸管表面质量。

后续加工:

离心铸造后，管子的内表面会有一层富含杂质的“冷硬层”。通过数控机床进行内壁铣削（俗称“衬磨”），不仅去除了这层不良组织，更进一步保证了内径尺寸的准确和壁厚的均匀性。

核心二：保证强度（力学性能）

球墨铸铁的强度远高于灰铸铁，这完全得益于其内部石墨的球形形态。

“球化处理”:

这是灵魂步骤，是强度的根本来源。在出炉的铁水中加入镁（Mg） 或稀土镁合金作为球化剂。

原理：镁具有很强的脱氧、脱硫能力，能改变石墨的结晶习性，使其从片状（脆性）转变为球状（韧性）。球状石墨对金属基体的割裂作用小，消除了应力集中效应，从而使铸铁的强度、塑性和韧性发生质的飞跃。

控制要点：处理工艺（如冲入法、喂线法）必须准确，确保镁的吸收率稳定，球化反应充分且平稳。

“孕育处理”:

通常在球化处理后立即进行，向铁水中加入硅铁（FeSi） 等孕育剂。

目的：促进石墨析出，增加石墨球的数量，并使其变得更细小、圆整，分布更均匀。同时防止出现渗碳体（白口），改善机械加工性能。好的孕育处理能进一步提升强度和韧性。

化学成分的严格控制:

低碳（C）：通常3.0%~3.7%，保证石墨化充分。

高硅（Si）：通常1.8%~2.8%，强化铁素体基体。

低磷（P）、低硫（S）：硫（S）是“有害元素”，会消耗球化剂镁，导致球化不良，必须严格控制（一般要求S < 0.02%）。磷（P） 会降低韧性，也需要控制。

热处理（退火处理 - Annealing）:

铸造后，铸管内部可能存在少量渗碳体，导致硬度高、性能脆。

通过高温退火（加热到~900-950℃并保温），将渗碳体分解为石墨和铁素体，从而获得以铁素体为主的基体组织，使铸管具有优异的延伸率和韧性。有时也采用正火处理来获得珠光体基体，以提高强度硬度。

如何保证？（质量控制体系）

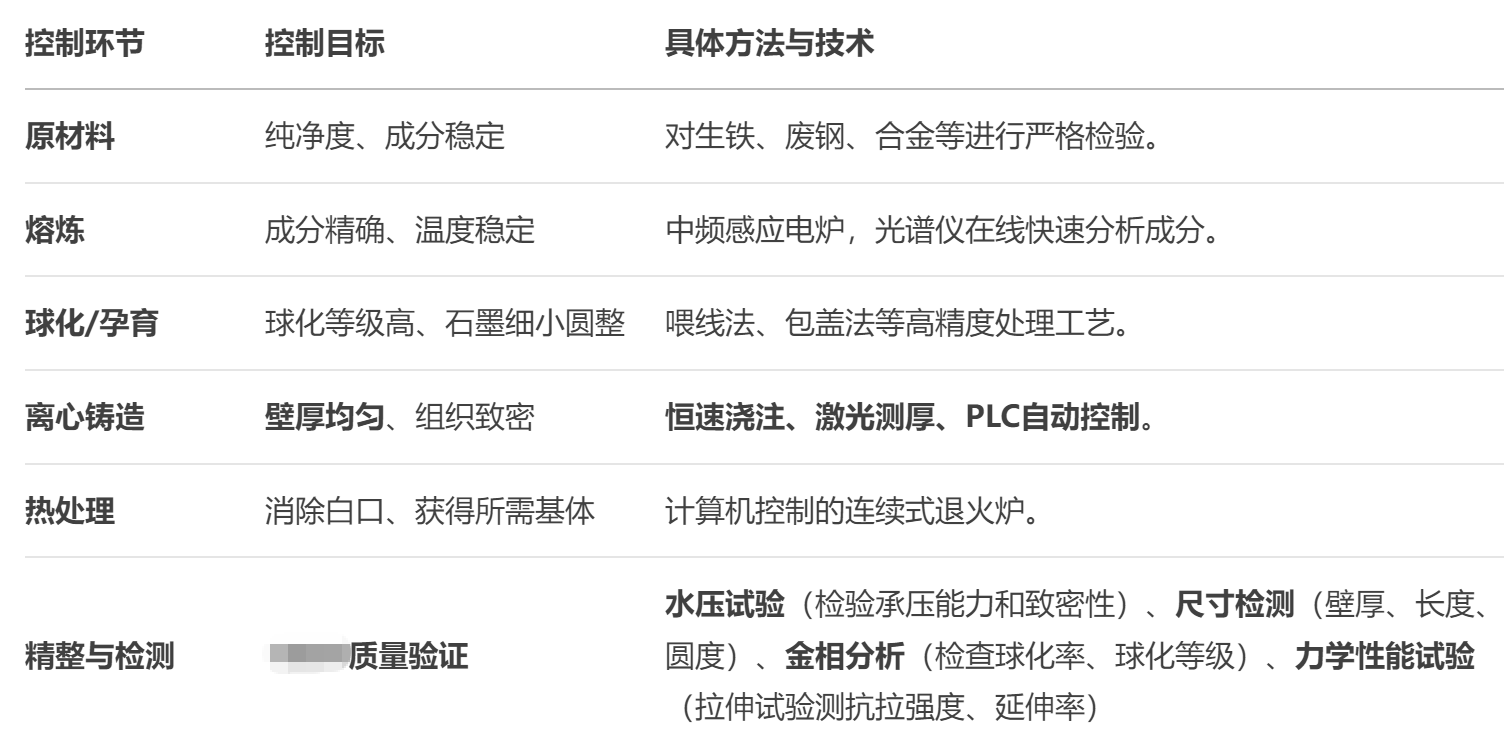

现代化的球墨铸铁管生产厂通过一套完整的体系来保证质量：

一根高质量的球墨铸铁管必须具备：

高的球化等级（通常要求≥90%，即90%以上的石墨是球状或团状）。

优异的力学性能（如ISO 2531标准要求：抗拉强度≥420 MPa，屈服强度≥300 MPa，延伸率≥10%）。

高度均匀的壁厚（公差范围极小）。

完好无损的内外涂层（如水泥砂浆内衬和锌基外涂层，提供防腐保护）。

通过这些环环相扣的精MI工艺和严格的质量控制，才使得球墨铸铁管成为了一种兼具高强度、高韧性、高耐腐蚀性和长寿命的理想输水管材。
