新型涂层技术如何提升球墨铸铁管的防腐蚀能力？

新型涂层技术通过优化材料成分、结构设计和施工工艺，明显提升球墨铸铁管的防腐蚀性能，尤其在恶劣环境（如海洋、化工、高盐碱土壤）中表现突出。以下是关键涂层技术及其作用机制：

一、球墨铸铁管腐蚀痛点

电化学腐蚀：铸铁中的石墨与铁素体形成原电池。

点蚀风险：氯离子（Cl⁻）渗透引发局部腐蚀。

土壤/流体侵蚀：酸碱、微生物（SRB）加速腐蚀。

二、6大新型涂层技术解析

1. 环氧陶瓷涂层（ECT）

技术特点：

环氧树脂+陶瓷微粒（SiO₂/Al₂O₃）复合，厚度200-500μm。

固化后形成类陶瓷致密结构，孔隙率＜0.5%。

优势：

耐酸碱（pH 2-12）、抗Cl⁻渗透（比普通环氧涂层高10倍）。

适用场景：化工废水管道、海水淡化工程。

代表产品：Ameron Tnemec系列。

2. 聚氨酯-石墨烯复合涂层

创新点：

石墨烯（0.1-0.5wt%）在聚氨酯中形成迷宫式阻隔层。

导热系数提升30%，避免局部温度应力开裂。

性能数据：

盐雾试验＞5000小时（ASTM B117），比传统聚氨酯延长3倍。

附着力≥15MPa（划格法）。

3. 冷喷涂金属涂层（CSMC）

工艺：

高压气体（He/N₂）将Zn-Al合金粉末（50-100μm）加速至800m/s撞击管体，形成机械结合层。

优势：

无热影响区，保留球墨铸铁基体性能。

涂层孔隙率＜2%，与阴极保护兼容。

应用：深海管道、冻土区（-40℃仍保持韧性）。

4. 纳米SiO₂改性聚乙烯（PE）涂层

结构设计：

三层结构：底漆（环氧）+中间层（纳米SiO₂/PE）+外护套（抗UV PE）。

SiO₂纳米颗粒（20-50nm）填充PE分子间隙。

效果：

水蒸气透过率降低至＜0.1g/(m²·day)。

抗土壤应力开裂（NACE TM0112标准通过）。

5. 自修复微胶囊涂层

机理：

涂层中嵌入含缓蚀剂（如苯并三唑）的微胶囊（直径10-50μm）。

划伤时微胶囊破裂，缓蚀剂自动修复损伤处。

实测数据：

在3.5% NaCl溶液中，划痕区域48小时内形成保护膜。

6. 等离子体电解氧化（PEO）

工艺：

在铸铁表面施加高压交流电，电解液中生成Al₂O₃/TiO₂陶瓷层。

特性：

膜厚50-100μm，显微硬度≥1500HV。

耐磨损+防腐一体化，适合高流速管道。

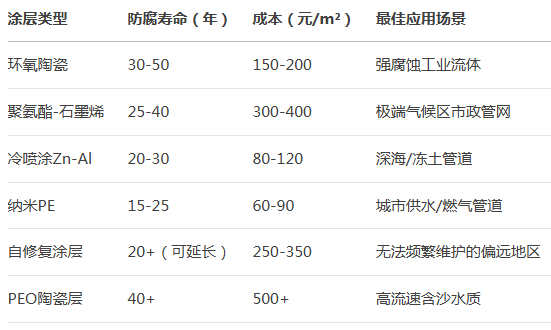

三、技术对比与经济性分析

四、施工工艺升级

表面预处理：

喷砂至Sa2.5级（粗糙度50-75μm），增强涂层附着力。

涂层固化：

紫外光固化（用于纳米PE）、高温烘烤（环氧陶瓷需180℃×2h）。

在线检测：

电火花针孔检测（≥5kV）、涂层测厚仪（±10μm精度）。

五、未来趋势

智能涂层：嵌入传感器实时监测腐蚀状态（如pH敏感染料）。

生物基材料：壳聚糖/纤维素衍生物涂层（可降解、无毒）。

AI优化喷涂：机器学习自动调整喷涂参数（如机器人路径规划）。

新型涂层技术可将球墨铸铁管的服役寿命从传统20年提升至50年以上，全生命周期成本降低40%以上，是管道工程绿色升级的关键路径。
