球墨铸铁管在水利工程中的抗震性能与安装要点

球墨铸铁管（Ductile Iron Pipe, DIP）因其高强度、韧性和耐腐蚀性，在水利工程（尤其是地震多发区）中应用广泛。以下是其抗震性能分析及关键安装要点：

一、抗震性能核心优势

材料特性

高延展性：球墨铸铁延伸率≥10%（普通铸铁仅2-5%），可通过塑性变形吸收地震能量。

强度储备：抗拉强度≥420MPa，是灰铸铁的2倍以上，能承受地裂缝引起的拉伸变形。

结构设计

柔性接口：采用T型/K型橡胶圈承插连接，允许轴向位移（10-15mm）和角偏转（3-5°），避免刚性断裂。

自锚能力：通过接口摩擦力和土体约束形成"管-土共同作用"体系，日本阪神地震中未出现接口脱开案例。

实测表现

日本规范（JIS A 5303）验证：可承受0.6g（相当于里氏7级）地面加速度而无泄漏。

汶川地震数据显示：球墨铸铁管损坏率仅为PVC管的1/8。

二、抗震安装六大要点

1. 地基处理

软土区：需换填砂砾石（厚度≥300mm）+ 压实度≥95%（标准击实试验）。

液化区：采用碎石桩或水泥土搅拌桩加固，防止地震时地基失效。

2. 管沟开挖

宽度控制：D+500mm（D为管径），过宽会降低侧向土体约束力。

基底平整度：高差≤20mm/2m，避免管道悬空产生应力集中。

3. 管道敷设

承插方向：插口端朝向水流方向（地震时水压可增强密封性）。

橡胶圈润滑：使用食品级硅脂（严禁黄油），确保位移补偿能力。

5. 抗震配件选用

防脱卡箍：在断层带每20m增设1个（抗拔力≥1.5倍管重）。

可曲挠接头：与建筑物连接处必须采用，补偿差异沉降。

6. 特殊地段处理

活动断层：改用钢管+套管（预留200mm变形缝）。

高陡边坡：设置混凝土止推墩（间距≤30m）。

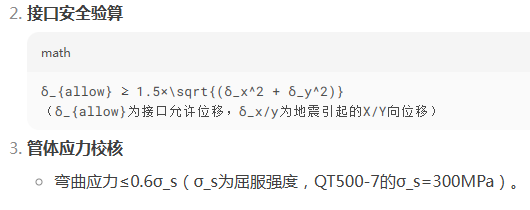

三、抗震验算关键参数

地震波输入

按GB 50011-2010取设防烈度对应的地震动参数（如8度区α_max=0.2g）。

四、维护与检测

震后检查

使用内窥镜检测接口橡胶圈是否脱位（重点关注45°角偏转处）。

长期监测

在断层带安装应变计（监测周期≤6个月）。

工程建议：地震设防烈度≥7度的区域，优先选用DN100-DN600球墨铸铁管，配合柔性接口设计。
